迁安职教中心自动化工程系教学成果展示——景区门禁控制系统

        电路介绍：此系统是根据常态化防疫工作设计的一个景区门禁系统。系统包括四个功能:一是健康码识别(包括识别红码、绿码、黄码识别);二是非接触红外测温;  三是酒精洗手液自动挤出。四是对景区进入人数进行限流管控，并对进入景区人数进行统计保存。

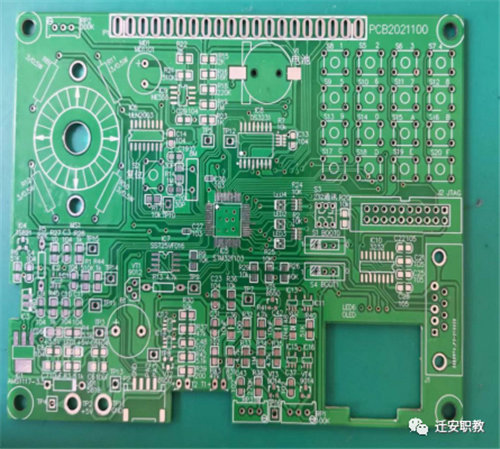

        第一步：检查电路板是否有损坏。

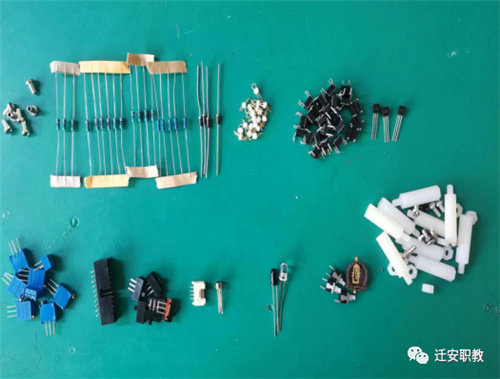

        第二步：清点元器件并分类，按照焊接顺序、元器件安装后垂直于电路板的高低顺序排列。

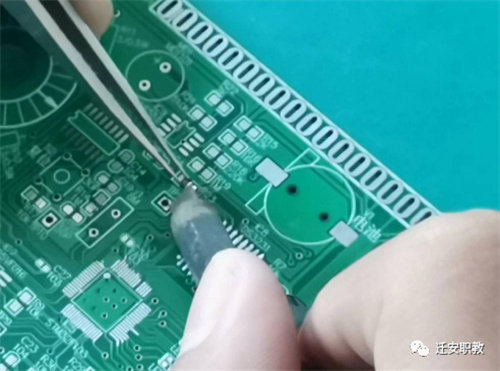

        第三步：元件焊接。

        焊接时注意事项：正确佩戴静电手环，焊接时间不要过长2-3秒一个焊点，贴片元器件：所焊接的焊点呈凹面状、平滑、光亮、干净，无毛刺，无漏、假、虚、连焊。直插元器件：所焊接的焊点呈凹面状、平滑、光亮、干净，无毛刺，焊点基本一致，无漏、假、虚、连焊。集成块焊接时间不要过长，以免烧坏芯片，芯片焊接时注意方向。

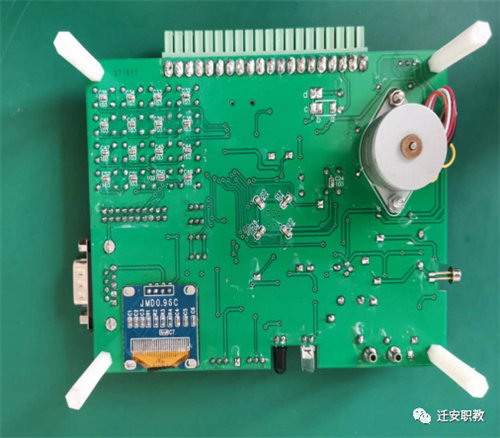

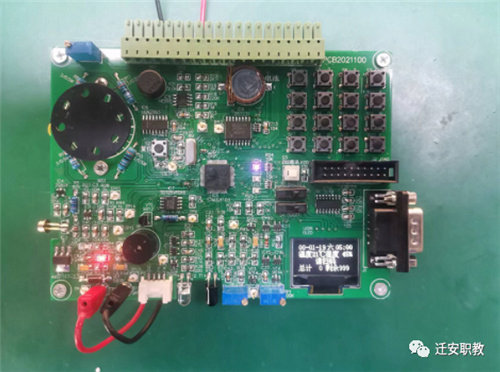

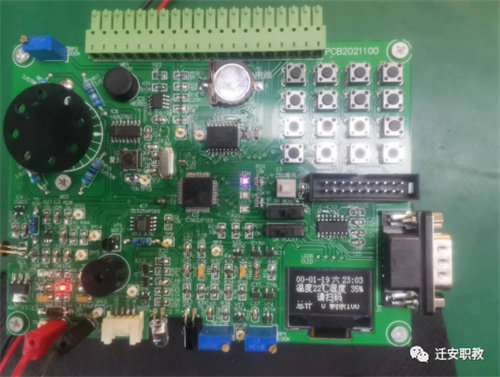

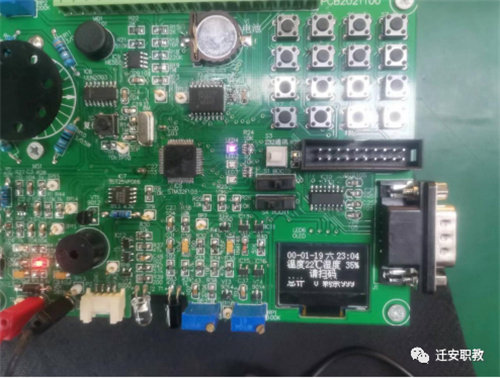

        第四步：焊接装配完成上电调试。

        第五步：LaBVIEW程序编写。

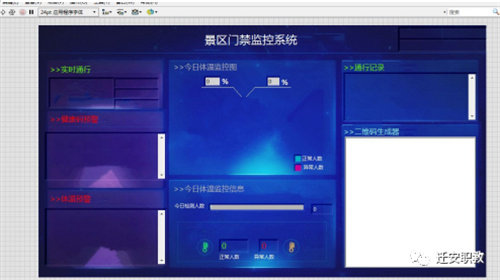

        程序前面板：

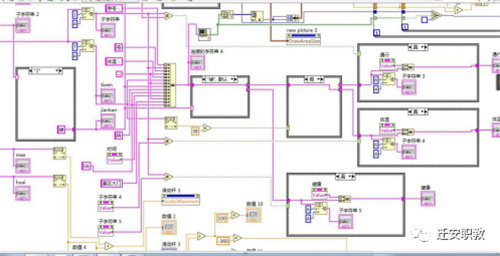

         程序后面板：（程序过多只含部分）

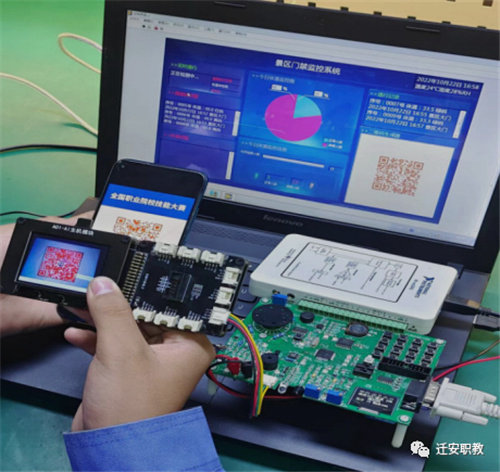

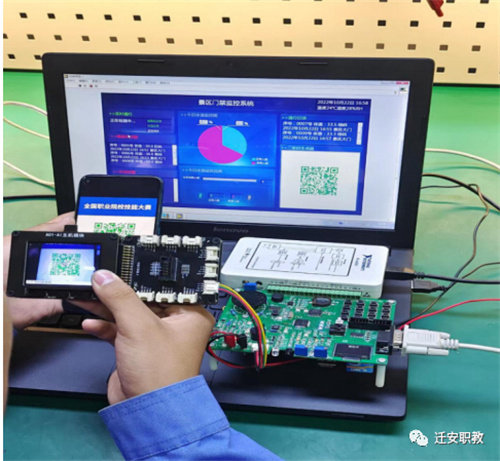

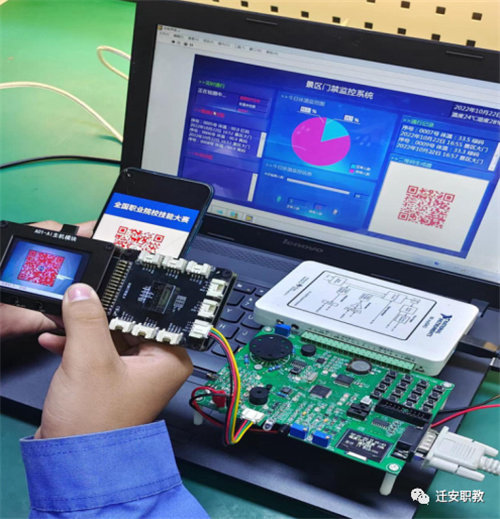

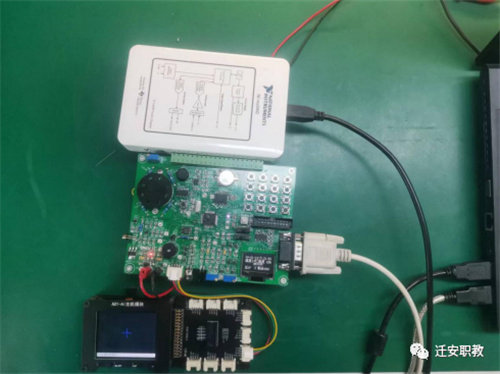

        第六步：用串口线与DAQ连接电脑与电路板，正确连接视觉模块。调试电路。

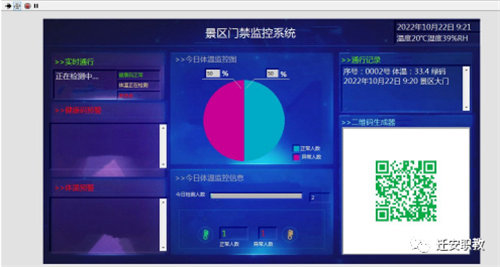

        扫描绿码：

        二维码生成器生成绿码。

        健康码正常后，正在测温中：

        体温正常后，洗手中：

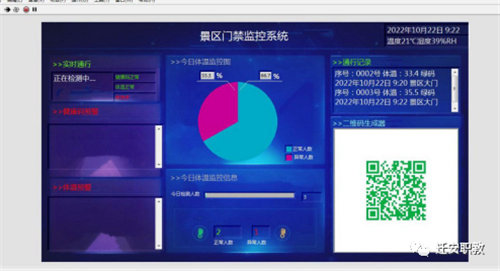

        洗完手后可以通行，通行记录显示序号、体温、绿码、时间、地点。正常人数加一。

        今日体温监控图正常人数面积增大。今日检测人数加一。

        扫描黄码：

        健康码预警显示序号、体温、黄码、时间、地点。二维码生成器生成黄码。异常人数加一。今日体温监控图异常人数面积增大。今日检测人数加一。

        扫描红码：

        健康码预警显示序号、体温、红码、时间、地点。二维码生成器生成红码。异常人数加一。今日体温监控图异常人数面积增大。今日检测人数加一。

        设定限流人数前剩余999人：

        设定限流人数后剩余100人：

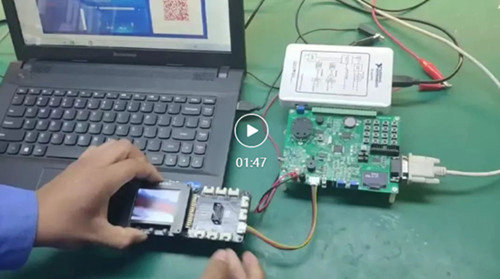

视频
